图标是UI(用户界面)设计领域的一个重要组成部分,Windows XP的用户界面设计堪称UI的经典,各种我们再熟悉小图标、按钮非常精致。本文以绘制XP风格放大镜搜索图标为例,介绍如何使用Illustrator CS2中文版打造出精致的按钮图标。其它版本的Illustrator在操作步骤上可能会略有差异。文章末尾提供.ai源文件供读者下载参考。
具体操作步骤如下。
一、绘制外框
1.选择工具箱中的“椭圆工具”,在工具箱中将填色设置为无,描边设置为黑色,然后在画板上绘制1个椭圆。使用“选择工具”在按住Shift+Alt键的同时向下拖动椭圆,在正下方复制出一个同样的椭圆,如图1所示。
图1
2.选中两个椭圆中上方的一个,按快捷键Ctrl+C,再按Ctrl+F(对应的菜单命令为“编辑>贴在前面”),将其粘贴在原位置的上方,现在粘贴得到的副本处于选中状态,按Ctrl+3(对应的菜单命令为“编辑>隐藏>所选对象”)将其暂时隐藏。
3.使用“直接选择工具”选中上方椭圆最上方的锚点,然后将其删除,如图2所示。
图2
用同样的方法将下方椭圆最上方锚点也删除,如图3所示。
图3
4.使用“直接选择工具”选中这两条路径左端两个锚点,然后按快捷键Ctrl+J(对应的菜单命令为“对象>路径>连接”)将其连接在一起。
图4
用同样的方法将右端两个锚点也连接起来,如图5所示。
图5
5.选择菜单命令“对象>显示全部”(快捷键为Alt+Ctrl+3),将原来隐藏的那个椭圆重新显示出来,如图6所示。
图6

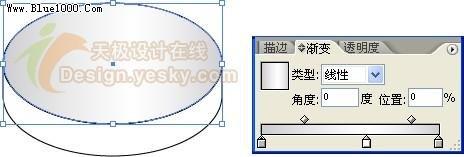

6.选中椭圆,在“渐变调板”中设置如图7所示的渐变色。
图7

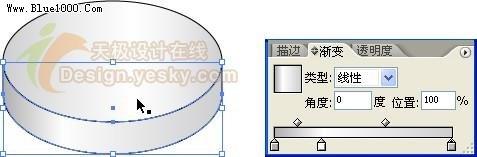

7.选中椭圆下方的图形,也填充灰-白-灰的渐变,如图8所示。注意渐变的设置稍有不同。
图8
先不要太介意渐变的颜色,如果不满意,可以在最后做仔细调整。

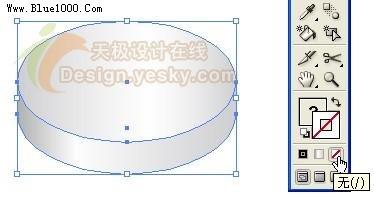

8.选中这两个图形,然后将其描边色设置为无,如图9所示。
图9
二、绘制镜片
9.选中上方的椭圆,按Ctrl+C复制,再按Ctrl+F贴在前面,然后按住Alt键和Shift键的同时改变椭圆的大小,结果如图10所示。
图10
10.为小椭圆填充蓝色到浅蓝色的渐变,并将描边设置为浅灰色,描边粗细设置为1,如图11所示。需要使用“渐变工具”适当改变渐变填充的方向。渐变色如果不满意,同样可以在最后进行调整。
图11
三、绘制手柄 |
